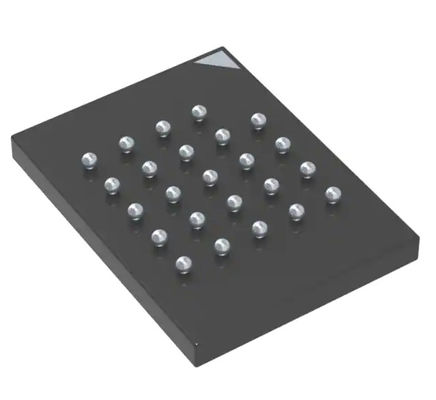

MT25QL256ABA8E12-1SIT TR 마이크론 NOR 플래시 메모리용 IC은 256Mbit SPI 133 마하즈 24 T-PBGA 6x8을 자릅니다

MT25QL256ABA8E12-1SIT 플래시 -도 또한 메모리용 IC 256Mbit SPI 133 마하즈 24 T-PBGA (6x8)

데이터 시트 :MT25QL256ABA8E12-1SIT

특징

오우 SPI-적합한 직렬 버스 인터페이스

오우 단일과 이중 양도 비율 (STR/DTR)

오우 클럭 주파수

- STR에서 모든 프로토콜을 위한 133 마하즈 (맥스)

- DTR의 모든 프로토콜을 위한 90 마하즈 (맥스)

오우 듀얼 /는 90 MB / Ｓ까지 증가된 처리량을 위해 입출력 명령을 공목을 넣습니다

오우 지원 프로토콜 : 양쪽 STR와 DTR 확대되고 이원적이고 쿼드 입출력

오우 적시 실행 (XIP)

오우 프로그램 / 삭제 중지 작전

휘발성인 오우와 불휘발성 구성 설정

오우 소프트웨어 리셋

선별적 부품번호를 위한 오우 추가적 리셋 핀

오우 3 바이트와 4 바이트는 방식을 다룹니다

- 128Mb를 넘어서 기억장치 접근을 가능하게 합니다

오우는 64 바이트 OTP 영역 외부 주 기억장치를 제공했습니다

- 로크 가능한 읽기 쉽고 사용자

- 계획 OTP 명령과 영구적 잠금장치

오우는 역량을 없앱니다

- 크기는 쉽게 지워집니다

- 64KB 획일적 단위 섹터 소거

- 서브섹터는 4KB, 32KB 단위를 없앱니다

오우는 성능을 없앱니다 : 400KB/sec (64KB 분야)

오우는 성능을 없앱니다 : 80KB/sec (4KB 업종)

오우 프로그램 성능 : 2MB/sec

오우 안전과 기록 보호

- 휘발성이고 불휘발성 로킹과 각각 64KB 분야 동안 소프트웨어 기록 보호

- 불휘발성 구성 로킹

- 암호 보호

- 하드웨어 기록 보호 : 비휘발성 비트 (BP [3시]과 TB는) 보호 구역 크기를 규정합니다

- 프로그램 /는 전원공급 동안 보호를 없앱니다

- CRC는 미가공 데이터의 우발적 변경을 탐지합니다

오우 전자 서명

- JEDEC-표준 3 바이트 서명 (BA19h)

- 확장 장치 ID : 두 추가적 바이트는 장치 공장 옵션을 확인합니다

JESD47H-순응하는 오우

- 최저치 100,000 삭제 주기 섹터 단위

- 데이터 유지 : 20년 (TYP)

선택

전압
2.7-3.6V-
비중
- 256Mb
장치 적층화
- 일체형
장치 발생
다이 개정
핀 형상
- RESET#와 HOLD#
섹터 크기
- 64KB
패키지 - 제덱 스탠다드, 로슈컴플라트
- 24-ballt-pbga 05/6 밀리미터 Ｘ 8 밀리미터 (5 Ｘ 5 아라우)
24-ballt-pbga 05/6 밀리미터 Ｘ 8 밀리미터 (4 Ｘ 6 배열)
300 밀리리터인 16 핀 SoP2
(SO16W,S016-Wide,SoIC-16)
W-PDFN-8 6 밀리미터 Ｘ 5 밀리미터
lP8 6 밀리미터 Ｘ 5 밀리미터
W-PDFN-8 8 밀리미터 Ｘ 6 밀리미터 (MLP8 8 밀리미터 Ｘ 6mmSecurity 특징
기본 보안
특별 옵션
표준
자동차
작동 온도 범위
-40' Ｃ에서부터 +85C
-40' Ｃ에서부터 +105' Ｃ-
- From-40' Ｃ +125' Ｃ에

데이터 사진 :
