SAK-TC277TP-64F200N Dc AURIX 마이크로컨트롤러 칩 Ic 32-비트 3중 코어 200MHz 4MB 4M Ｘ 8 순간 PG-LFBGA-292-6

SAK-TC277TP-64F200N 트리코레트텀 AURIXTM 마이크로컨트롤러 IC 32-비트 3중 코어 200MHz 4MB (4M x 8) 순간 PG-LFBGA-292-6

데이터 시트 :SAK-TC277TP-64F200N

특징을 개요

TC27x 제품군은 다음과 같은 특징을 가지고 있습니다 :

3개의 CPU 코어와 오우 고성능 마이크로컨트롤러

각각 다음과 같은 특징을 가지고 있는 오우 2시 32분 비트 슈퍼-스칼라 3중 코어 크포스 (TC1.6P) :

- 뛰어난 실시간 성능

- 강한 비트 핸들링

- 완전히 통합된 DSP 역량

- 순환마다 2 MAC 작전을 유지할 수 있는 다중-축적 단위

- 완전히 배관연결된 부동 소수점 장치 (FPU)

- 가득 찬 온도 범위에 있는 최고 200까지 마하즈 작전

- 위로 120 키로바이트 자료 스크래치-패드 RAM (DSPR)에

- 위로 32 키로바이트 교육 스크래치-패드 RAM (PSPR)에

- 16 키로바이트 명령 캐시 (ICACHE)

- 8 키로바이트 데이터 캐시 (중복제거캐시)

다음과 같은 특징을 가지고 있는 오우 효과적 힘 실수로 표시할 수 있는 수량 3중 코어 CPU (TC1.6E) :

- TC1.6P와의 이진 코드 호환성

- 가득 찬 온도 범위에 있는 최고 200까지 마하즈 작전

- 위로 112 키로바이트 자료 스크래치-패드 RAM (DSPR)에

- 위로 24 키로바이트 교육 스크래치-패드 RAM (PSPR)에

- 8 키로바이트 명령 캐시 (ICACHE)

- 0.125Kbyte 자료 읽기 버퍼 (DRB)

한 TC1.6P를 위한 그리고 TC1.6E를 위한 오우 밀집 위치 투영 핵심

오우 다수 내부 메모리

- 모든 내장된 NVM과 SRAM은 보호받은 ECC입니다

- 위로 4 메가바이트 프로그램 플래시 메모리 (PFLASH)에

- EEPROM 대리 실행에 사용 가능한 최고 384까지 키로바이트 데이터 플래스 메모리 (DFLASH)

- 32 키로바이트 메모리 (LMU)

- 부트롬 (브롬)

안전한 데이터 전송과 오우 64-채널 DMA 제어기

오우 세련된 끼어들기 방식 (ECC가 보호했습니다)

오우 고성능 온-칩 버스 구조

- 64 비트 크로스 바 내부연락 (SRI)가 빨리 사이에 병렬 액세스에게 버스 마스터들, CPU와 기억을 줍니다

- 내부 주변 장치와 기능 단위를 위한 32대 입찰 방식 주변 장치 버스 (SPB)

- 한 버스 브리지 (SFI 다리)

약간의 변동 위의 오우 선택적 하드웨어 보안 모듈 (HSM)

오우 안전관리 부서 (SMU)가 안전 모니터 알람을 취급합니다

ECC, 메모리 초기화와 MBIST 기능 (MTU)와 오우 메모리 테스트부

디지털 입출력의 체크하기 위한 오우 하드웨어 입출력 모니터 (IOM)

오우 다용도 내부 주변 장치 유닛

- 하드웨어 LIN과 네개의 비동시적 / 동시에 일어나는 직렬 채널 (ASCLIN)는 (V1.3, V2.0, V2.1과 J2602) 최고 50까지 메가보드를 지원합니다

- 마스터와 노예 역량 최고 50까지 메가비트 / Ｓ와 네개의 예약된 SPI 인터페이스 채널 (QSPI)

- 일련 아이피시 최고 320까지 메가비트 / Ｓ 동안 고속도 직렬 링크 (HSSL)

- 외부 전력 소자에 대한 직렬 포트 팽창을 위한 두 일련 마이크로 세컨트 버스 인터페이스 (MSC)

- 4 깡통 이음매와 한 MultiCAN+ 모듈과 FIFO 버퍼링과 게이트웨이 데이터 전송 를 경유하는 고효율 데이터 처리를 위한 256개의 무료 돌릴 수 있는 메시지 오브젝트

- 10 단일 에지 니블 전송 (SENT)는 센서에 연결을 위해 채널이 생깁니다

- 2개 채널 (E-레이)과 한 플렉스레이티엠 모듈이 V2.1을 지원합니다

- 일반적 타이머 모듈 (GTM)가 디지털 신호 필터링의 강력한 세트와 자율적과 복잡한 입출력 관리를 실현하기 위한 타이머 기능을 제공합니다

- 한 캡쳐 / 비교 6 모듈 (두 핵심 CCU60과 CCU61)

- 다용도읜 12 타이머 유닛 (GPT120)

- 세개 채널 주변 기기 센서 인터페이스가 V1.3 (PSI5)에 따릅니다

- 일련 PHY (PSI5-S)와의 주변 기기 센서 인터페이스

- 선택적 내부통합 회로 버스 인터페이스가 (I2C) V2.1에 따릅니다

- RMII와 미이 인터페이스 (ETH)와 옵션널 IEEE802.3 이더넷맥

오우 다재다능한 순차 근사 ADC (VADC)

- 8개의 독립적 ADC 핵심의 집단

- 0 Ｖ부터 5.5V (ADC 공급)까지 입력전압 범위

오우 델타-시그마 ADC (DSADC) - 6개 채널

오우 디지털 프로그램 가능한 입출력 포트

OCDS 레벨 1 (칩 버스에, 크포스, DMA)를 위한 오우 온칩 디버그 지원

오우 멀티 코어 디버깅과 실시간 추적과 보정

오우 네 / 5 전선 JTAG (IEEE 1149.1) 또는 DAP (장치 접근 포트)은 조화시킵니다

오우 파우어 운영 시스템과 온 칩 조정기

시스템 PLL과 플렉스레이 PLL과 오우 클럭 발생 장치

오우 내장된 전압 조절기

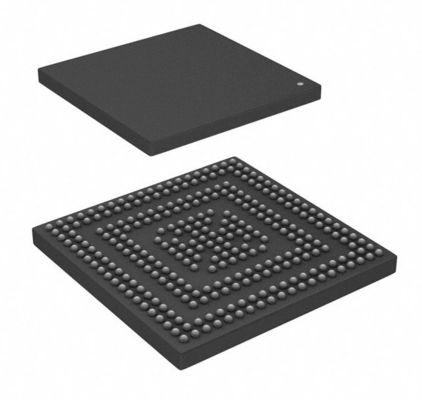

데이터 사진 :
