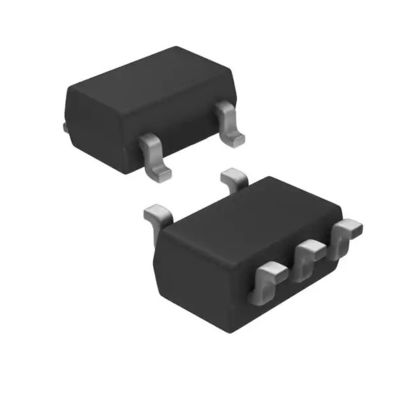

TC7S04F TE85L Ｆ 인버터 IC 1 채널 절환 IC 칩 디지털 규제 기관 SMV
| 원래 장소 | 일본 |
|---|---|
| 브랜드 이름 | Toshiba Semiconductor and Storage |
| 인증 | RoHS |
| 모델 번호 | TC7S04F(TE85L,F) |
| 최소 주문 수량 | 3000 PC |
| 가격 | Negotiable |
| 포장 세부 사항 | 3000 PC / 테이프 |
| 배달 시간 | 2-3 일 |
| 지불 조건 | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환 |
| 공급 능력 | 15K PC |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 번호 | TC7S04F(TE85L,F) | 범주 | 게이트와 인버터 |
|---|---|---|---|
| 제조사 | 토시바 반도체와 저장 | 시리즈 | TC7S |
| 논리형 | 인버터 | 회로의 수 | 1 |
| 입력 횟수 | 1 | 전압 - 공급 | 2V ~ 6V |
| 경향 - 정지하 (맥스) | 1 uA | 경향 - 낮은 출력 하이 | 2.6mA, 2.6mA |
| 입력 논리 레벨 - 로우 | 0.5V ~ 1.8V | 입력 논리 레벨 - 최고 | 1.5V ~ 4.2V |
| 최대 전파 지연 @ V, 최대 CL | 6V, 50pF에 있는 17 나노 초 | 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 | 패키지 / 건 | SC-74A, SOT-753 |
| 하이 라이트 | 인버터 IC 1 스위치 IC 칩 TC7S04F TE85L F,인버터 IC 1 스위치 IC TC7S04F TE85L F,인버터 1 스위치 IC TC7S04F TE85L F |
||
제품 설명
TC7S04F(TE85L,에프) 인버터 IC 1채널 SMV
데이터 시트:TC7S04F(TE85L,에프)
| 범주 | 게이트 및 인버터 |
| 제조업체 | 도시바 반도체 및 스토리지 |
| 시리즈 | TC7S |
| 제품 상태 | 활동적인 |
| 논리 유형 | 인버터 |
| 전압 - 공급 | 2V ~ 6V |
| 전류 - 무부하(최대) | 1µA |
| 전류 - 출력 높음, 낮음 | 2.6mA, 2.6mA |
| 입력 로직 레벨 - 낮음 | 0.5V ~ 1.8V |
| 입력 로직 레벨 - 높음 | 1.5V ~ 4.2V |
| 최대 전파 지연 @ V, 최대 CL | 17ns @ 6V, 50pF |
| 작동 온도 | -40°씨 ~ 85°씨 |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | SMV |
| 패키지/케이스 | SC-74A, SOT-753 |
| 기본 제품 번호 | 7S08 |
TC7S04는 실리콘 게이트 C2 MOS 기술로 제작된 고속 C2 MOS 인버터입니다.
C2 MOS 저전력 손실을 유지하면서 동등한 LSTTL과 유사한 고속 작동을 달성합니다.
내부 회로는 버퍼 출력을 포함하여 3단으로 구성되어 높은 노이즈 내성과 안정적인 출력이 가능합니다.
입력에는 정전기 방전 또는 일시적인 과전압에 대한 보호 회로가 장착되어 있습니다.
출력 전류는 TC74HC 시리즈 모델에 비해 1/2입니다.
추가 리소스:
| 기인하다 | 설명 |
| 다른 이름들 | TC7S04F(TE85L,에프) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)TR | |
| TC7S04F(TE85LF)TR-ND | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)TR-ND | |
| TC7S04F,LF(T | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)DKR-ND | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F,LF(B | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L,F,T) | |
| TC7S04F(T5LFT)DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)DKR | |
| TC7S04FTFTTR-ND | |
| TC7S04FLFCT | |
| 표준 패키지 | 3000 |
특징
• 고속: VCC = 5V에서 tpd = 7ns(통상)
• 저전력 손실: Ta = 25°C에서 ICC = 1μA(최대)
• 높은 잡음 내성: VNIH = VNIL = 28% VCC(최소)
• 출력 드라이브 기능: 5 LSTTL 로드
• 대칭 출력 임피던스: |IOH|= IOL = 2mA(최소)
• 균형 잡힌 전파 지연: tpLH ∼− tpHL
• 넓은 작동 전압 범위: VCC(opr) = 2~6V
