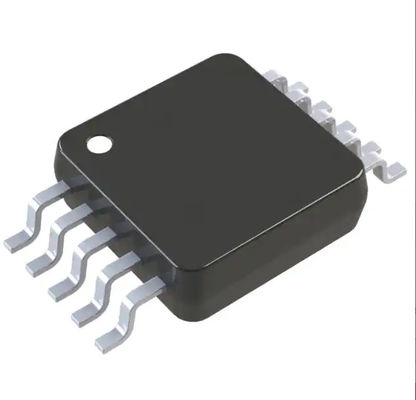

아날로그 디바이스주 AD5063BRMZ 16비트 디지털 아날로그 변환기 Ic 1 10-MSOP 고속도 Dac IC 칩
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제조사 | 아날로그 디바이스주 Inc. | 범주 | 디지털 아날로그 변환기 (DAC) |
|---|---|---|---|
| 상품 번호 | AD5063BRMZ | 시리즈 | nanoDAC® |
| 제품 상태 | 활동가 | 비트의 숫자 | 16 |
| D/A변환 장치의 수 | 1 | 정착 시간 | 4us (Typ) |
| 출력형 | 전압 - 비완충된 | 차동 출력 | 부정 |
| 데이터 인터페이스 | SPI, DSP | 참고 유형 | 외부 |
| 전압 - 공급, 아날로그 | 2.7V ~ 5.5V | 전압 - 공급, 디지털 | 2.7V ~ 5.5V |
| INL / DNL (LSB) | ±0.5, ±0.5 | 구조 | R-2R |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ | 패키지 / 건 | 10 TFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 10-MSOP | ||
| 하이 라이트 | AD5063BRMZ,아날로그 디바이스주 AD5063BRMZ-1,고속도 dac ic |
||
제품 설명
데이터 시트 :AD5063BRMZ
| 범주 | 디지털 아날로그 변환기 (DAC) |
| 엠에프르 | 아날로그 디바이스주 Inc. |
| 시리즈 | 나노드액 |
| 패키지 | 튜브 |
| 제품 상태 | 활동가 |
| 비트의 숫자 | 16 |
| D/A변환 장치의 수 | 1 |
| 정착 시간 | 4us (Typ) |
| 출력형 | 전압 - 비완충된 |
| 차동 출력 | 부정 |
| 데이터 인터페이스 | SPI, DSP |
| 참고 유형 | 외부 |
| 전압 - 공급, 아날로그 | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털 | 2.7V ~ 5.5V |
| INL / DNL (LSB) | ±0.5, ±0.5 |
| 구조 | R-2R |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 패키지 / 건 | 10 TFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 10-MSOP |
| 증가하는 타입 | 표면 부착 |
| 베이스 상품 다수 | AD5063 |
일반 설명
아날로그 디바이스의 구성원들 사, 나노드액티엠 가족인 AD5063은 저 소비 전력, 한 개의 16비트, 한 개의 2.7 Ｖ에서부터 5번 Ｖ 공급까지 작동하는 비완충된 전압 출력 DAC입니다. 장치는 LSB와 작동이 ±1 LSB DNL 상술로 단조적이어 보증되는 ±1의 상대적 확도 수단을 제공합니다. 양극성 신호가 출력 증폭기로 발생될 수 있게 허락하면서, AD5063은 10 리드 MSOP에서 탑재하고 있는 저항기가 딸려 있습니다. 장치는 30 마하즈까지 클락 레이트로 작동하고 표준 SPI®, QSPITM, MICROWIRETM과 DSP 인터페이스 표준과 호환 가능한 다재다능한 3번 와이어 직렬 접속을 사용합니다. AD5063을 위한 참조는 외부 VREF 핀으로부터 공급됩니다. 참고 버퍼는 또한 온칩으로 제공됩니다. 장치는 미드스케일까지 DAC 출력 전원을 보증하고, 장치에 대한 유효한 기입이 개최될 때까지 거기로 남아 있는 파워-온리셋 회로를 통합시킵니다. 장치는 장치의 전류 소모를 일반적으로 5 Ｖ에 있는 300 nA로 줄이고, 소프트웨어셀렉테이블 생산이 전력 하강 모드에 있는 동안 로딩된다고 규정하는 전원 끄기 기능을 포함합니다. 장치는 직렬 인터페이스를 통해 전력 하강 모드에 유입됩니다. 전체 미 조정 오류는 장치를 위해 있습니다 <1 mV="">
특징
보증된 미드스케일에 대한 1 LSB INL 파워온 리세트인 한 개의 16비트 DAC 설계 3 전원 끄기에 의해 단조적이 작용합니다 슈미트 방아쇠식 입력과의 저 소비 전력 직렬 인터페이스 1 우리의 저 소비 전력 빠른 정착 시간인 10 리드 MSOP 60 kΩ 부하 동기화 인터럽트 기능을 운전할 수 있는 전원공급 비완충된 전압 위의 5.5가지 Ｖ 전원 공급기 낮은 결함에 대한 최대 (AD5063-1 모델) 2.7 Ｖ
데이터 사진 :
