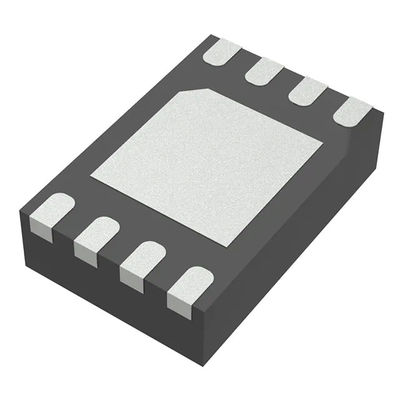

MP2005DD-LF-Z 선형 전압 레귤레이터 IC 긍정 조정할 수 있는 1 출력 800mA 8-qfn (2x3)

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제조사 | 모놀리식 전원 시스템(MPS) | 범주 | 전압 조절기 - 선형 |
---|---|---|---|
상품 번호 | MP2005DD-LF-Z | 출력의 수 | 1 |
전압 - 입력 (민) | 0.5V | 전압 - 입력 (맥스) | 55V |
전압 드롭아웃 (맥스) | 800mA에 있는 0.09V | 전압 - 출력 (맥스) | 4V |
경향 - 출력 | 800mA | 경향 - 정지하 (Iq) | 10 uA |
PSRR | 48dB (1MHz) | 작동 온도 | -40' C ~ 85' C (TJ) |
증가하는 타입 | 표면 부착 | 패키지 / 건 | 8-VDFN 노출된 패드 |
하이 라이트 | MP2005DD-LF-Z,선형 전압 레귤레이터 IC 800mA |
MP2005DD-LF-Z 선형 전압 레귤레이터 IC 긍정 조정할 수 있는 1 출력 800mA 8-qfn (2x3)
제품 속성 :
범주 | 전압 조절기 - 선형 |
엠에프르 | 한덩어리로 되어 있는 파워 시스템 Inc. |
제품 상태 | 활동가 |
출력 구조 | 긍정 |
출력형 | 조정할 수 있습니다 |
규제 기관의 수 | 1 |
전압 - 입력 (맥스) | 5.5V |
전압 - 출력 (Min/Fixed) | 0.5V |
전압 - 출력 (맥스) | 4V |
전압 드롭아웃 (맥스) | 800mA에 있는 0.09V |
경향 - 출력 | 800mA |
경향 - 정지하 (Iq) | 10 uA |
PSRR | 48dB (1MHz) |
제어기능 | 가능하게 하세요 |
보호 특징 | 온도 위에서, 해류를 뛰어넘으세요 |
작동 온도 | -40' C ~ 85' C |
증가하는 타입 | 표면 부착 |
패키지 / 건 | 8-TFDFN 노출된 패드 |
공급자 소자 패키지 | 8-qfn (2x3) |
베이스 상품 다수 | MP2005 |
추가 자원 :
특성 | 기술 |
이명 | MP2005DD-LF-Z-ND |
1589-1549-6 | |
1589-1549-2 | |
1589-1549-1 | |
표준 패키지 | 5000 |
기술 :
MP2005는 마이크로파워, 극단적 저탈락 LDO 선형 정류기입니다. 그것은 1.0V 내지 5.5V 입력전압 범위를 가지고, 0.5V만큼 낮게로부터 출력 전압을 규제할 수 있습니다. MP2005는 부하 전류의 최고 800mA에 90mV의 전형적 드룹아웃 전압을 공급할 수 있습니다. 그것은 VIN으로부터의 편의 전원 (2.7V 내지 5.5V) 분리가 내부 기준과 LDO 드라이브 회로를 운영하도록 요구합니다. 출력 전류는 직접적으로 고효율 규제를 위한 입력 전압 공급에서 발생합니다. 0.5V 내부 기준 전압은 출력이 다양한 전압 (0.5V 내지 4V)에 프로그램을 짤 수 있게 허락합니다. 100uA의 낮은 바이어스 전류는 MP2005를 배터리로 움직이는 앱의 용도에 이상적이게 합니다. VIN이 고효율 버크 레귤레이터 (또는 다른 이차적 공급으로부터) 동력을 공급받는 동안 편의 전원 VBIAS는 직접적으로 전지로부터 적용될 수 있습니다. 이것은 출력 노이즈와 감결합콘덴서의 사이즈를 감소시킵니다. MP2005의 다른 특징은 1μF과 빠른 일시적인 것 반응만큼 낮게 극저 ESR 세라믹 콘덴서로 열적 과부하와 전류 한계 보호, 안정을 포함합니다. MP2005는 8개 핀 QFN (2mm X 3 밀리미터) 패키지에 이용할 수 있습니다.
특징
넓은 1.0V 내지 5.5V 입력전압 범위
1μF 세라믹 콘덴서로 안정적입니다
극히 낮은 드롭아웃 (ULDO) 전압 : 90mV@800mA
2% 정확한 출력 전압
0.5V 내지 4V의 조정할 수 있는 출력범위
높이 1MHz에 있는 1KHz 오우 48dB에 있는 PSRR 오우 65dB
0.0005%/mA 부하 변동분보다 더 좋습니다
로우-ESR 출력 커패시터로 안정적입니다
낮은 100μA 접지전류
내부 열 보호
전류 한계 보호
중단에 있는 전형적 정지 전류
애플리케이션
낮은 전류 조종기
저 소비 전력 휴대용 장치
배터리 가동 시스템
휴대폰
휴대용 전자장치
전원 공급기를 바꾸기 위한 자리 규제
전원 공급기
데이터 사진 :https://www.monolithicpower.com/en/documentview/productdocument/index/version/ 2/document type/Datasheet/lang/en/sku/MP2005/document_id/1212
