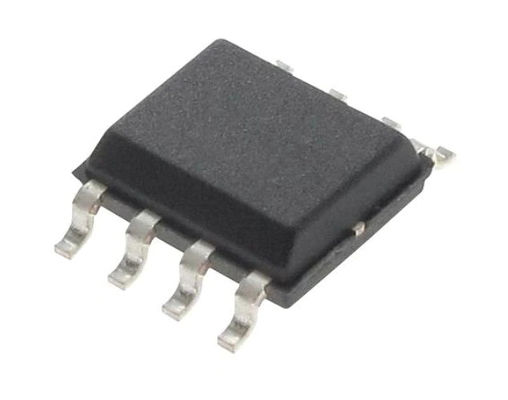

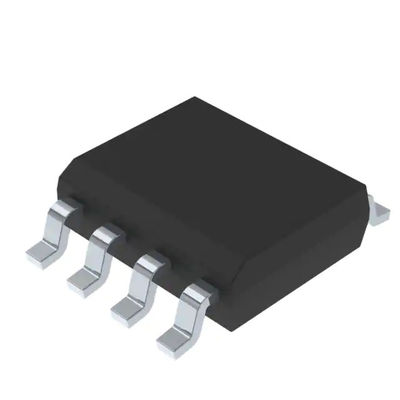

ST25DV04K-IER6S3 스트미크로일렉트로닉스 RFID 자동응답기 IC 13.56MHz ISO 15693 I2C 1.8V 5.5V 8 SOIC 0.154 " 3.90 밀리미터

ST25DV04K-IER6S3 RFID 자동응답기 IC 13.56MHz ISO 15693 I2C 1.8V ~ 5.5V 8 SOIC (0.154 ", 3.90 밀리미터 폭)

특징 :

I2C는 조화시킵니다

●Two-wire I2C 직렬 인터페이스는 1 마하즈 프로토콜을 지원합니다

● 단전원 : 1.8 5.5 Ｖ에

● 다중 바이트 프로그래밍 (최고 256까지 바이트)

비접촉 인터페이스

ISO / 국제전기기술위원회 15693을 기반으로 하는 ●

NFC 포럼에 의해 증명되는 ● NFC 포럼 타입 5 태그

코드화되면서, ●는 모든 ISO / IEC 15693 변조를 지원합니다, 부 캐리어 방식과 데이터가 평가됩니다

빨리 읽힌 ●Custom은 최고 53까지 Kbit / Ｓ에 접근합니다

● 한 개이고 다중 블록은 (확장 커맨드도 마찬가진) 읽었습니다

●Single과 다수 (최고 4까지) 블록은 (확장 커맨드도 마찬가지서) 씁니다

●Internal 조율 캐패시턴스 : 28.5 pF

메모리

(버전에 따라서) EEPROM의 64 kbit에 달하는 ●

●I2C 인터페이스는 바이트에 접근합니다

●RF 인터페이스는 4 바이트의 블록에 접근합니다

● 데이터 유지 : 40년

기술 :

장치 (다음에 ST25DVxxx로서 집합적으로 언급되) 인 ST25DV04K, ST25DV16K와 ST25DV64K

NFC 전파 식별 태그 제공, 각각 전기적으로 지울 수 있는 프로그래머블 메모리 (EEPROM)의 4, 16, 및 64 Kbit.

이러한 장치는 2개 인터페이스를 특징으로 합니다 : 첫번째 것은 DC 전력 공급 장치로부터 운영될 수 있는 I2C 직렬 링크입니다,

두번째 것은 장치가 수신 반송파에 의해 강화된 비접촉식 메모리의 역할을 할 때 활성화된 무선 주파수 링크입니다

전자파. I2C 방식으로, 사용자 메모리는 최고 512까지 또는 2048년 또는 8192 바이트를 포함하며, 그것이 4에서 분리될 수 있습니다

탄력적이고 보호할 수 있는 지역. RF 방식으로 ISO / IEC 15693 또는 NFC 포럼 유형 5 권고, 사용자를 따르기

기억은 4 바이트의 최고 128, 512, 또는 2048까지 블록을 포함하며, 그것이 탄력적인 4와 보호할 수 있는 구역에서 분리될 수 있습니다. 더

ST25DVxxx 장치는 256 바이트 휘발성 버퍼의 덕택으로, RF와 접촉 세계 사이에 빠른 전송 모드를 제공합니다

(우편함이 또한 불렀습니다). 게다가 GPO 핀은 무선장 탐지, RF 활동과 같이, 인입 이벤트에 관한 데이터를 제공합니다

진전 또는 우편함 메시지 유용성에서. 외부 조건이 할 때, 에너지 추수 특징은 또한 이용 가능합니다

가능한 그것.

빠른 세부 사항 :

제품 속성 :

추가 자원 :

데이터 사진 :https://www.st.com/resource/en/datasheet/st25dv04k.pdf
