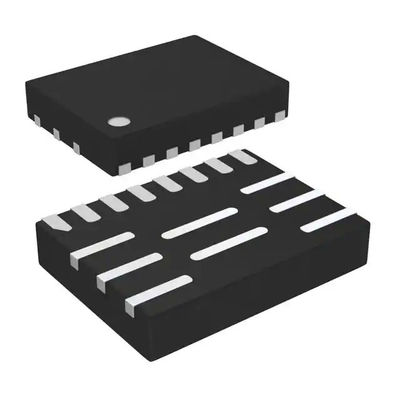

MPQ8632GLE-6-Z 벅 스위칭 조정기 IC 포지티브 가변 0.611V 1 출력 6A 16-PowerVFQFN

MPQ8632A는 완전히 통합된 고주파 동기식 벅 컨버터입니다.이 제품은 탁월한 부하 및 라인 조정으로 넓은 입력 공급 범위에서 최대 12A의 출력 전류를 달성하는 매우 컴팩트한 솔루션을 제공합니다.MPQ8632A는 넓은 출력 전류 부하 범위에서 고효율로 작동합니다.MPQ8632A는 빠른 과도 응답을 제공하고 루프 안정화를 용이하게 하는 내부 보상 COT(constant-on-time) 제어 모드를 채택합니다.작동 주파수는 MODE 구성으로 600kHz, 800kHz 또는 1000kHz로 쉽게 설정되어 MPQ8633A 주파수가 입력/출력 전압에 관계없이 일정하게 유지될 수 있습니다.출력 전압 시작 램프는 내부 ​​1ms 타이머에 의해 제어됩니다.TRK/REF에 커패시터를 추가하여 증가시킬 수 있습니다.PGOOD(open-drain power good) 신호는 출력이 공칭 전압 범위 내에 있음을 나타냅니다.PGOOD는 입력 공급 장치가 MPQ8633A에 전원을 공급하지 못하는 경우 외부 풀업 전압으로 약 0.7V로 클램핑됩니다.완전히 통합된 보호 기능에는 과전류 보호(OCP), 과전압 보호(OVP), 저전압 보호(UVP) 및 과열 보호(OTP)가 포함됩니다.MPQ8633A는 즉시 사용할 수 있는 최소한의 표준 외부 부품이 필요하며 QFN 3mm x 4mm 패키지로 제공됩니다.특징  2.7V의 넓은 입력 전압 범위: o 외부 3.3V VCC 바이어스 사용 시 2.7V ~ 16V o 내부 바이어스 또는 외부 3.3V VCC 바이어스 사용 시 4V ~ 16V  차동 출력 전압 원격 감지  프로그래밍 가능한 정확한 전류 제한 레벨  12A 출력 전류  낮은 RDS(ON) 통합 전력 MOSFET  독점 스위칭 손실 감소 기술  초고속 과도 응답을 위한 적응형 COT  제로 ESR 출력 커패시터로 안정적  0C ~ +70C 접합 온도 범위에서 0.5% 기준 전압  1% -40C ~ +125C 접합 온도 범위의 기준 전압  선택 가능한 펄스 건너뛰기 또는 강제 CCM 작동  탁월한 부하 조정  출력 전압 추적  출력 전압 방전  정전 시 PGOOD 활성 클램핑 로우 레벨  프로그래밍 가능한 소프트 스타트 시간 1ms부터  사전 바이어스 시작  600kHz, 800kHz 및 1000kHz에서 선택 가능한 스위칭 주파수  비 래치 OCP, UVP, UVLO, 과열 차단 및 OVP용 래치 오프. 0.6V에서 90%*Vin, 최대 5.5V까지 조정 가능한 출력. QFN 3mm x 4mm 패키지로 사용 가능 애플리케이션  통신 및 네트워킹 시스템  서버, 클라우드 컴퓨팅, 스토리지  기지국  범용 PoL(Point-of-Load)  12V 분배 전원 시스템  고급 TV  게임 콘솔 및 그래픽 카드
